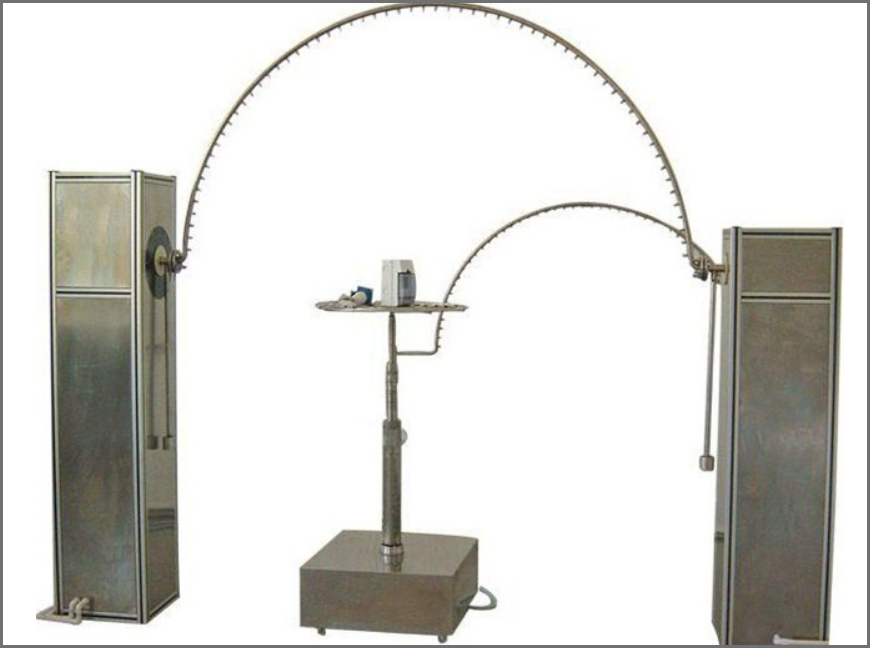

罢管式淋雨装置
一、用途及性能
本试验方法主要是用来模拟由汽车灯具在行车时或在淋雨中，由雨水对汽车灯具产生的影响，并以此来考核汽车灯具产生抗击喷水渗透的能力。本设备的基本结构和原理及性能满足GB10485-89《汽车和挂车外部照明和信号装置基本环境试验》标准，所对应的技术指标及要求。
二、主要技术指标及要求
|
主要技术参数 |
|
1.流水量：25.4L/min 2.喷水孔径:1.2mm喷 3.管直径:Φ16mm 4.喷水转速:23r/min 5.水温:常温 6.时间:30min可调 7.转台转速:17r/min 8.工作电压:380V 50HZ
|
三、结构
本结构外框采用1.2mm厚的冷板制作,外表进行喷塑,内胆采用不锈钢板制作,室体右顶部装有喷水装置,底部装有转台、减速机及电机水箱等,水箱上装有断水保护装置,液位管等。箱体右侧部装有面板，面板上装有控制器、指示灯、开关等。控制柜后侧装有强电板及液位流量计，箱体的大门是采用透明玻璃门，门上装有雨括器及门把手，该设备均按GB10485-89《汽车和挂车外部照明和信号装置基本环境试验》要求等5页中试验条件进行设计制造，均满足GB10485-89的对应要求。
四、示意图
1、电流指示 2、转台批示 3、摆管批示
4、水泵批示 5、断水批示 6、周期时间继电器
7、设定时间继电器 8、电源开关 9、转台开关
10、摆管开关 11、水泵开关
