步入式恒温恒湿试验室

产品名称

步入式恒温恒湿实验室

型号

HS-2600

产地：中国 ● 淮安

本试验品禁止：

※易燃、爆炸、易挥发性物质试样的试验

※腐蚀性物质试样的试验

※生物试样的试验

※强电磁发射源试样的试验

一、试验室设备用途特点 :

1、步入式恒温恒湿实验室是考核产品在湿热气候环境条件下适应能力的试验设备，一般由室体、空调系统和监控系统三大部分组成。要保证湿热室内温湿度均匀，首先要保证实验室内气流组织速度的均匀一致，而室内的风速正是由室体本身固有的送风式所决定的。因此，在结构上空气处理和电气控制等方面必须有相应的要求。根据我们从事环境实验设备的经验，考虑到湿热试验室的客观原因，室体长度较长，采用全孔板顶送底回的送风方式，具有很多独特优点：温湿度均匀性好、精度高、风量均匀，在单位时间内可以完成较大的冷热交换，控制仪表的相应时间短，故控制仪表的灵敏度高。这些优点也正是湿热室所要求的，因湿热室顶部不允许有水滴滴落在试验样品上，因此，湿热试验室选用全孔板顶送底回结构，使顶部静压腔与多孔板在同等的温度条件下解决了凝露水问题。根据凝露机理，不同材料所制的多孔板，可选用不同解决方法，为了尽量减少对静压腔温度干扰，多孔板应选用传热快，比热小，厚度薄的金属材料。多孔板顶送底回的送风方式，这满足湿热试验标准要求。

监控方式，通过联网监控网络可以实现对实验室的实时远程监控。该系统支持微信、短信自控系统、监控网等多种网络。

本设备系统设有漏电保护、电源缺项,错项保护、电机过热保护、制冷机超压保护、制冷机过热保护、试验室超温保护、缺水报警

2、设备标准：

步入式恒温恒温实验室以科学的方法模拟一个对药品失效期评测所需要的长时间稳定的工作温度、湿度环境，是制药企业必备设备之一。

设备通过IQ（安装确认）、OQ(运行确认）、PQ（性能确认）；提供的数据和结论能够证明该设备 在生产中可以满足生产工艺需求，设备的性能符合设计要求。

（1）IQ 确认目的：通过现场安装、调试、以及验证活动、提供测试数据、验证药品稳定性测试箱

的安装文件资料、安装条件、安装结果、符合设计要求，文件管理要求。

（2）OQ 确认目的：首先检查验证方所提供主要进口配件的出厂合格证，检查和测试设备的运行技 术参数，确认稳定性测试箱的运行性能达到设计要求。

PQ 确认目的：在安装确认和运行确认的基础上，根据使用厂家的具体生产工艺，对相应的 试验品进行测试，确认设备的运行性能符合设计要求。

3、设备技术参数要求：

（1）型号：HS- 2600

（2）内部工作尺寸：12*10*2（深*宽*高 单位：m）

（3）外部尺寸约：以实物为准

（4）温度控制范围：20-50℃

（5）湿度控制范围：40～80% R.H

（6）温度波动度：±0.5℃

（7）温度均匀度：≤2℃

（8）温度偏差 :±2℃

（9）温度显示精度：0.01℃

（10）湿度偏差：±3%RH

（11）显示分辨率：时间：0.1min，温度：0.01℃，湿度 0.1%RH

（12）电源：AC 380V±10% 50HZ

（13）噪音：≤ 68DbA 箱体正前方 1 米处

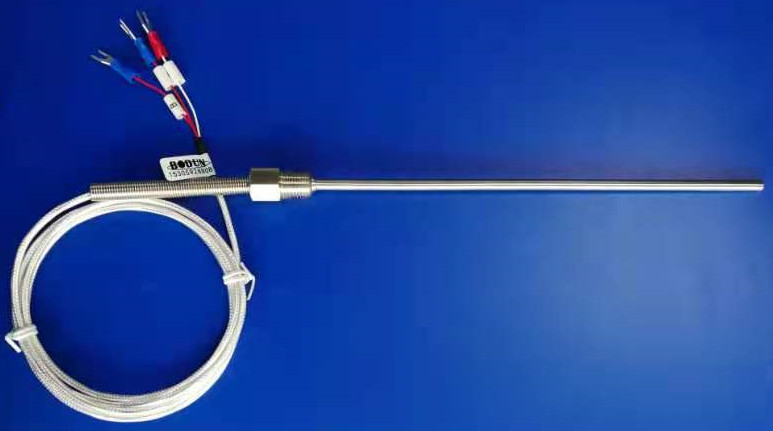

（14） 温湿度监测点：3 根 E+E 温湿度探头

4、设备主要性能及结构特点：

（1）步入式恒温恒湿实验室主要由实验室箱体、控制系统、加热系统、风道系统、加湿系统、除湿系统、制冷系统组成，采用拼装结构。外观要求美观大方、洁净光亮，设备表面的上部易于清洁，无卫生死角。

（2）实验室箱体材质：

内箱材质：SUS#304 不锈钢板，厚度：t=0.8mm，

外箱材质：高品质彩钢板，厚度：t=1.0mm。

地面材质：地面表面采用满铺 3mm 防滑花纹铝板

保温层：采用高强度 PU 发泡（100mm），房间 6 面保温。

底部承重量：底部加强方法，确保底部承重量 500kg/m2

（3）观察窗材料：

观察窗尺寸：有效视线 W 400* H 300mm

观察窗玻璃：钢化玻璃 1 扇，厚度 5mm，

（4）门 ：

1.单开门尺寸：0.8m*2m，门上附有观察玻璃视窗一套

2. 门：大门配带钥匙锁和带室内开门装置从室内也可开启式。

（5）照明系统：

箱体内部设有照明设施 1 盏。采用全新吸顶 LED 照明灯，均匀布局，整面发光高效，使灯珠散热性能强劲，不发黄。全面无死角。

（6）电器控制柜：

电器控制系统为落地式，触摸屏，电源空气开关及二次控制回路，具有单电源供给，

电源正常、机组起停及工作指示

（7）温度控制系统

（1）采用SSR驱动无触点控制、抗积分饱和PID自动演算调节。

（2）加热模块采用不锈钢鳍片式镍铬丝高速加热器。

（3）制冷模块采用风冷压缩冷凝机组。

（4）采用高功率制冷机组，实现精准低温控制；

（5）报警功能：主机有LED灯预警功能，如超过设定值可预警提示。

（6）显示方式：连接大屏幕显示数据。

（7）配备独立超温报警器，报警时切断相关电源。

（8） 湿度控制系统

（1）采用SSR驱动无触点控制、抗积分饱和PID自动演算调节

（2）加湿采用电热管浅槽加湿方式（加温桶），配有防干烧保护器。

（3）除湿采用蒸发器盘管露点凝露接触方式去湿。

（4）水位自动控制、具有缺水报警指示及自动加水功能。

（5）供水方式：水泵提升。

（9）循环送风系统

系统组成：由循环风道、进风口、出风口、循环风机组成。可配合制冷蒸发器（冷风机）、去湿装置、加湿装置及加热装置组成送风环境。

（1）送回风方式：采用上送下回循环方式；

（2）出风方式：出风采用平送式非螺旋式出风方式；

（10）低温制冷系统

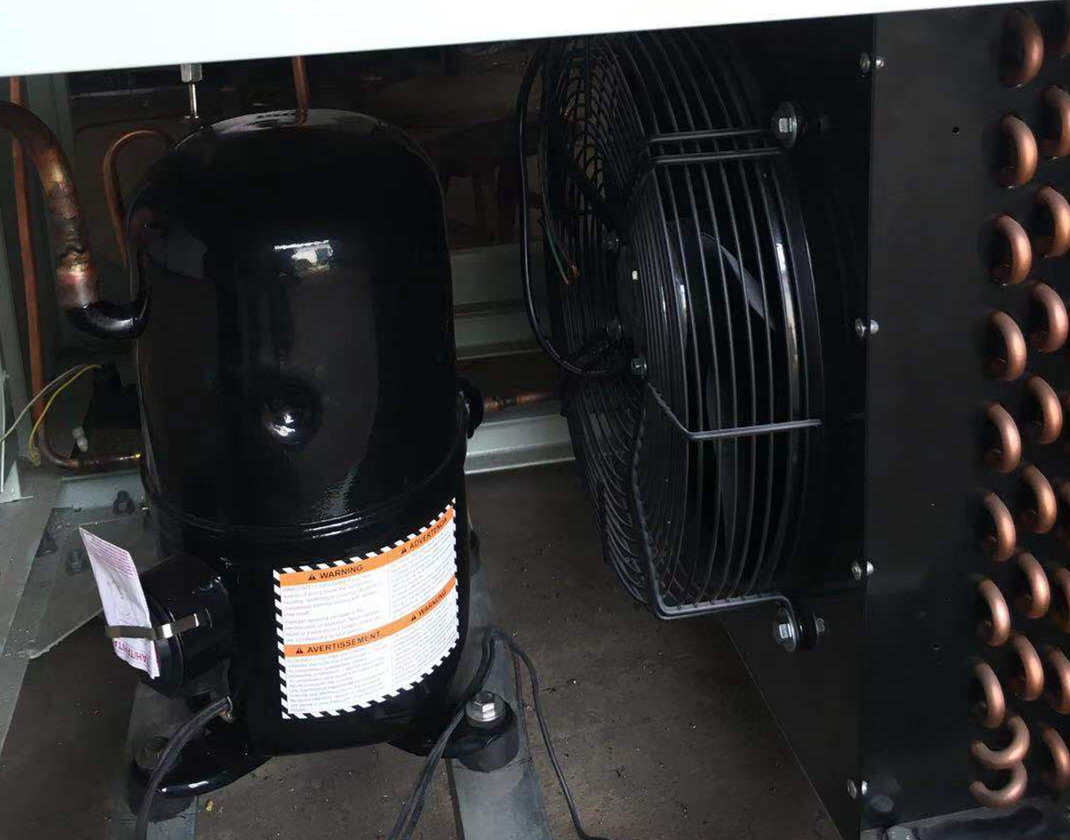

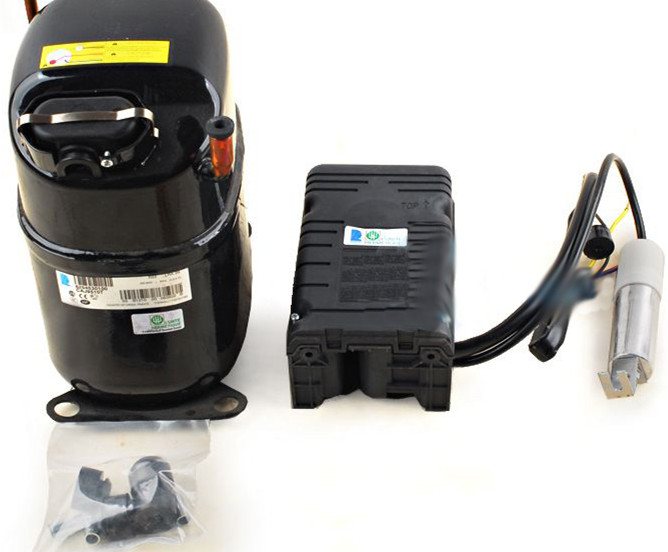

（1）制冷压缩机：采用法原装进口“泰康” 全封闭压缩机所组成的制冷系统。使得试验箱的降温速率和最低温度符合要求。

（2）制冷膨胀阀：采用丹麦产“丹佛斯”牌膨胀阀，在制冷系统中应用能量调节技术，既能保证制冷机组正常运行又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

（3）制冷剂：采用美国原装进口DUPONT（杜邦）公司生产的R404A环保清洁型制冷剂。使压缩机运行噪音低。

（4）冷却方式：风冷，采用波浪状鳍片型强迫送风冷凝器。

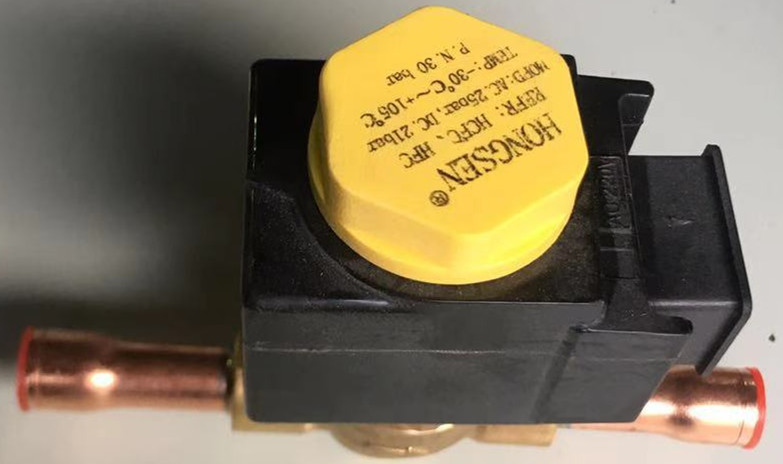

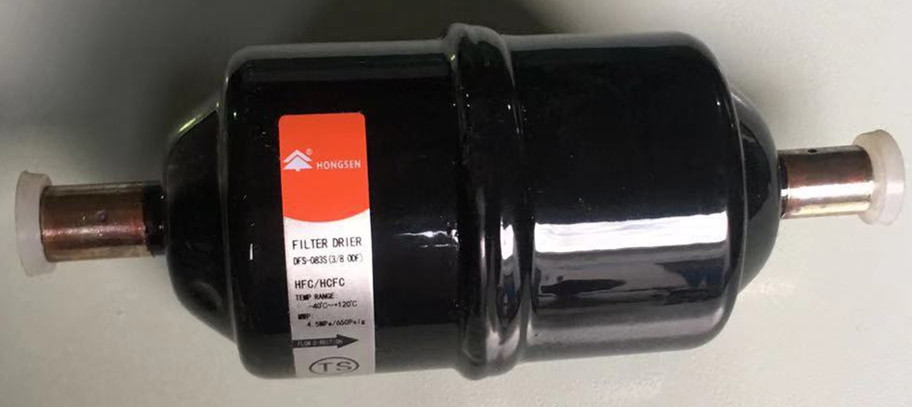

（5）制冷辅助件：主要制冷配件及控制器件均采用进口原件，电磁阀和截止阀采用意大利产“CASTEI”牌、过滤器采用墨西哥产“丹佛斯”牌；压力控制器采用墨西哥产“丹佛斯”牌等。

（6）制冷管路检漏：全系统管路均为通氮加压（压力60kg/cm2以上）24小时检漏测试。保证制冷系统的气密性。

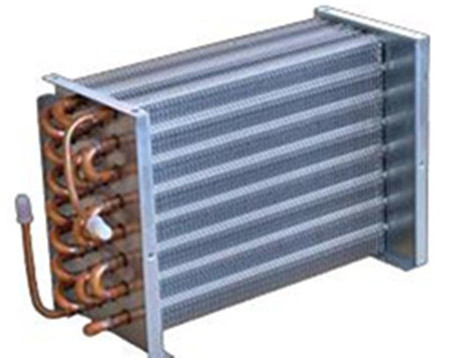

（7）蒸发器：由高效内螺纹铜管和亲水铝箔压制而成，具有热交换速度快，耐腐蚀等特点。

（11）内部控制

（1）人机对话界面：触控式显示器，中文汉字对话方式。

（2）设定精度：温度0.1度，时间0.1分钟；

（3）用户程序容量:1-10个程序,每个程序逻辑1-120段;

（4）运行方式：程序、恒定方式；

（5)试验数据显示：设定温度、实测温度、运行时间、加热（制冷状态）等。

(6)故障信息：发生异常时，中文显示故障状态,可能原因和推荐解决方法;

(7)内置PLC；制冷工况自动选择（RS404A和F23）

（12）外接计算机

(1)配置计算机RS485接口,可以与通用计算机连接,并提供转换接,提供外接计算机控制软件.

（2）外接计算机可以完成参数设置和操作

（3）外接计算机可以存储试验数据

压缩机

冷凝蒸发器

电磁阀

过滤器

传感器

机组

5、安全保护措施

（1）漏电保护

（2）电源缺项,错项保护

（3）电机过热保护

（4）制冷机超压保护

（5）制冷机过热保护

（6）试验室超温保护

（7）缺水报警

6、工作条件

（1）电压：220/380V±10%，50Hz

（2）环境温度：5℃-25℃

（3））环境湿度：≤85%RH（25℃）

（4）周围无强烈震动无腐蚀气体、无粉尘和易燃易爆气体存在。
